對(duì)于以SEBS為基材共混改性的TPE塑料配方體系中，TPE塑料配方設(shè)計(jì)工作人員經(jīng)常會(huì)添加到功能樹脂-PP（聚丙烯）。PP通常可以用來調(diào)節(jié)硬度、密度、機(jī)械性能和流動(dòng)性等物性參數(shù)。至于PP在一個(gè)配方中的含量多少主要取決于產(chǎn)品的性能需求。

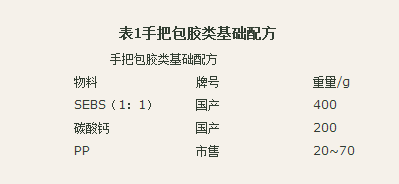

TPE包膠PP基礎(chǔ)配方表：

碳酸鈣和SEBS的含量保持不變，因?yàn)樘妓徕}在低填充的情況下對(duì)硬度影響不大，一般可以提高3-5A左右。

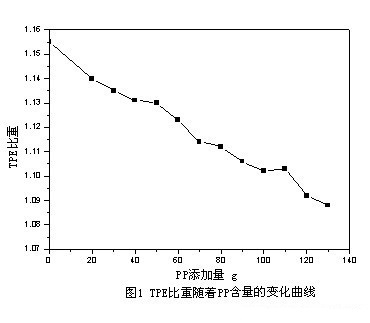

PP含量對(duì)密度的影響。

由于PP密度相對(duì)較小，約為0.9g/cm3，而1:1填充的SEBS比例約為0.9g/cm3，碳酸鈣比例約為2.72g/cm3，因此隨著PP含量的增加，PP+SEBS占比較大，密度也相應(yīng)的降低。

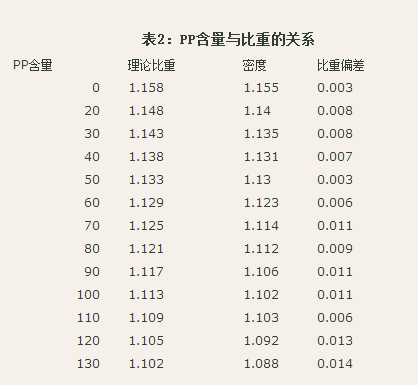

實(shí)際值與理論值的偏差也通過理論計(jì)算得到，看下圖：

由于實(shí)驗(yàn)稱重工具、人為因素等，存在誤差，密度數(shù)據(jù)略有偏差，但變化趨勢(shì)非常明顯。

PP含量對(duì)硬度的影響。

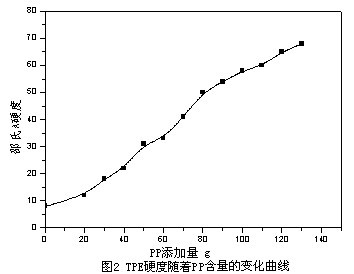

在實(shí)驗(yàn)中，我們發(fā)現(xiàn)，當(dāng)PP添加量增加時(shí)，TPE塑料的硬度一直在增加，但增加幅度在50A后變慢(看圖表示)。

PP含量對(duì)力學(xué)物性的影響。

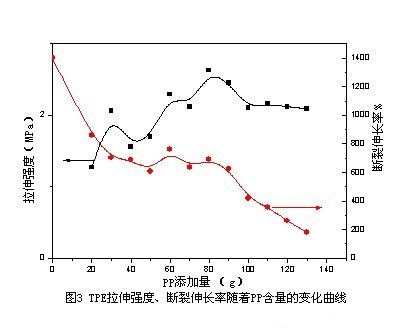

隨著PP含量的增加，拉伸強(qiáng)度首先增加到臨界值，然后降低。這是因?yàn)镾EBS在PP含量較少時(shí)被用作連續(xù)相，而PP作為分散相可以提高拉伸強(qiáng)度，直到添加量約為80g。這里需要特別提出的是，對(duì)于兩種聚合物，哪一種是分散相，哪一種是連續(xù)相，這與成分的含量和粘度有關(guān)。PP的粘度相對(duì)較小，可以在較小的成分中形成連續(xù)相，這與PP/EPDM制成的TPV相同。然而，如果繼續(xù)添加，PP作為連續(xù)相，與SEBS的相容性較差，因此TPE塑料的拉伸強(qiáng)度降低。隨著PP含量的增加，斷裂伸長率下降，因?yàn)楫?dāng)PP含量較少時(shí)，整個(gè)材料的彈性具有明顯的優(yōu)勢(shì)，PP含量增加，塑料剛性表現(xiàn)，斷裂伸長率降低。

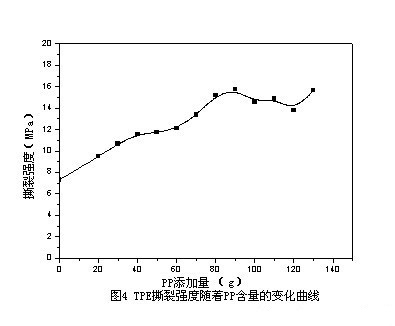

當(dāng)PP添加量相對(duì)較小時(shí)，撕裂強(qiáng)度提高，但隨著PP含量的增加，范圍變小。

PP含量對(duì)流動(dòng)性的影響。

由于PP流動(dòng)性好，當(dāng)其含量相對(duì)較低時(shí)，可以提高熔指，但當(dāng)含量足夠高時(shí)，由于PP熔點(diǎn)相對(duì)較高，材料的流動(dòng)性相對(duì)較差。

聚丙烯塑料具有較高的抗沖擊性、機(jī)械性能和韌性，耐各種有機(jī)溶劑和酸堿腐蝕。可以控制材料的硬度、機(jī)械性能和加工性能。聚丙烯的重要指標(biāo)是聚丙烯的熔化指標(biāo)。熔化指數(shù)過低，會(huì)明顯影響材料的塑化，產(chǎn)品表面會(huì)出現(xiàn)不均勻。

一般來說，粉狀PP的價(jià)格低于粒狀PP，分散性更好。但是，PP和SEBS混合后，除了一些型號(hào)外，SEBS的原始透明度普遍降低；SEBS常用于PP包膠和擠出TPE材料的配方系統(tǒng)，對(duì)透明度有要求的應(yīng)選擇無規(guī)共聚透明PP，但添加量不宜過多。總體來說，PP（聚丙烯）可以提高TPE塑料的硬度，降低密度，但在配方設(shè)計(jì)中應(yīng)該考慮機(jī)械性能和流動(dòng)性、相容性等物性參數(shù)。
