在日常生活中的TPE材質制品很多，應用也還在不斷延伸。所以有很多網友加入到生產TPE制品行列中。但是有些網友是剛接觸TPE軟膠，對其物性參數和性能并不少了解，今天立恩tpe廠家就給大家科普一下。

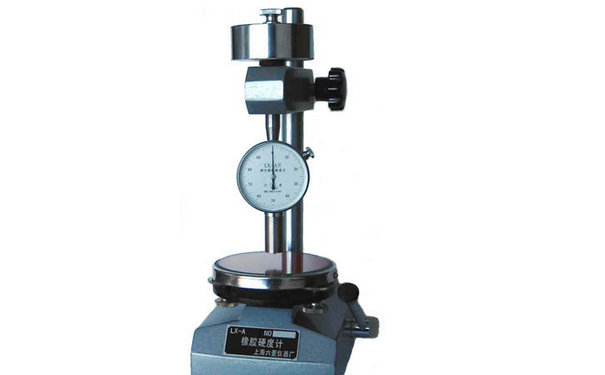

1、TPE軟膠的硬度所有物性參數中必要參數之一，采購TPE軟膠就離不開硬度。苯乙烯類熱塑性彈性體\TPE\TPR的硬度單位有邵氏硬度A與邵氏硬度D，一般0~100度用Shore A表示，超過100度以下用Shore D表示。TPE軟膠材料是0~20A，甚至0度以下，通常硬度30~80A，較高硬度90~120A。

2、TPE軟膠物性之密度，TPE軟膠是由SEBS基材與其他混合物共混而成的彈性體顆粒，所以它密度越大，填充物就越多。可以在0.84~2.0g/cm3之間調整，通常注塑用的TPE軟膠密度在0.9~1.2g/cm3左右，一些特殊的TPE軟膠密度小或者超高。密度提升，可降低產品成本，但拉伸強度及彈性，耐磨性均會有所下降。

3、TPE軟膠物性之拉伸強度，在拉伸試驗中，試樣直至斷裂為止所受的蕞大拉伸應力即為拉伸強度，在學術界稱之為抗拉強度，其結果以MPa表示。對于TPE軟膠，通常會測量一定的溫度，一定的伸長率情況下，試片的拉伸強度。比如100%定伸，300%定伸，500%定伸。

4、TPE軟膠物性之斷裂伸長率，伸長率是指試樣在拉伸斷裂后，原始標距的伸長與原始標距之比的百分率。伸長率是表示材料均勻變形或穩定變形的重要參數。例如一款TPE軟膠的斷裂伸長率為500%，則表示該TPE被拉伸到原來長度的6倍長度時發生斷裂。拉伸了5倍，伸長率即為5/1*100%=500%，很多讀者可能都會認為斷裂伸長率500%，指的是試片被拉伸到原來長度的5倍，這實際是錯誤的。

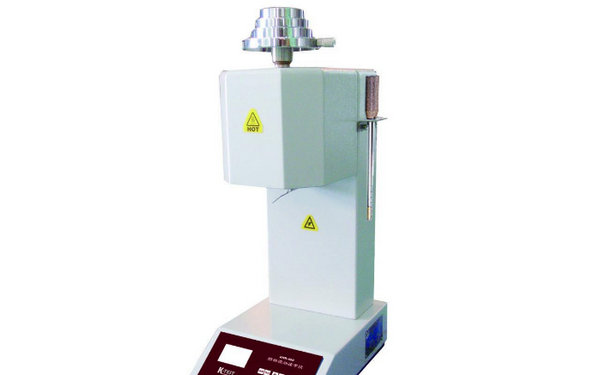

5、TPE軟膠物性之熔融指數，是一種TPE軟膠加工時的流動性的數值。它是美國量測標準協會(ASTM)根據美國杜邦公司慣用的鑒定塑料特性的方法制定而成，其測試方法是先讓塑料粒在一定時間(10分鐘)內、一定溫度及壓力(各種材料標準不同)下，融化成塑料流體，然后通過一直徑為2.095mm圓管所流出的克(g)數。其值越大，表示該塑膠材料的加工流動性越佳，反之則越差。常見測試條件：190℃,2.16千克;190℃,5千克等。熔融指數單位：g/10min，測量設備：熔指測量儀。
