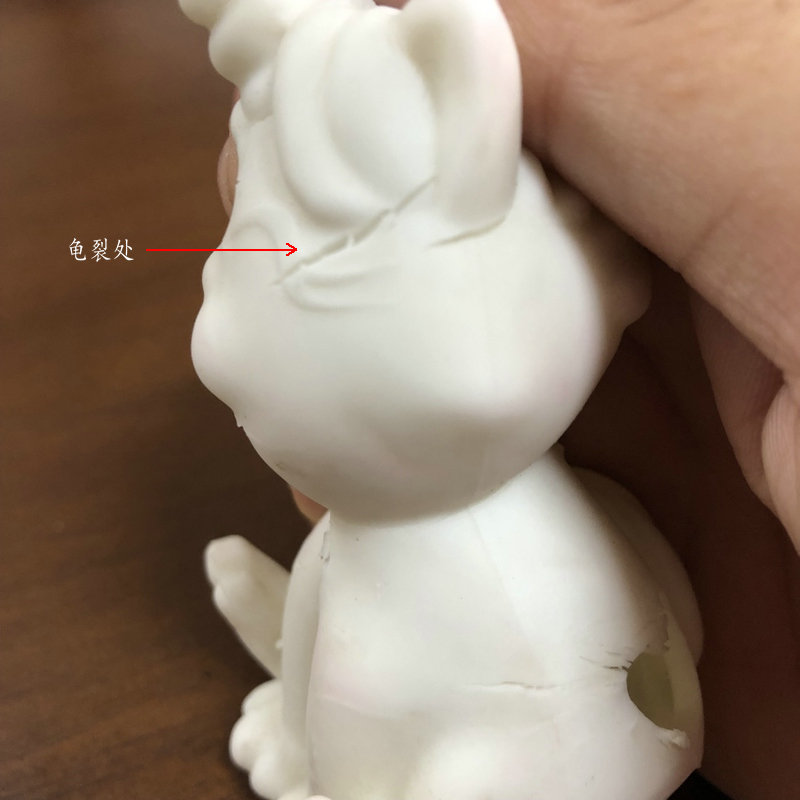

生產好的TPR玩具放在倉庫一個多月表面出現開裂了，開裂現象為龜裂，風化導致。TPR軟膠玩具出現龜裂現象一直以來是廣大TPR軟膠玩具制造商的一大煩惱，那么我們應該從哪些方面去分析原因解決問題呢

A、材料強度

材料低溫抗拉伸變形性下降，才導致的制品龜裂。那如果能采用低溫下仍能保持拉伸性能的基體材料，則將解決該問題。綜上所述，該軟膠玩具產品出現龜裂，外因是天氣變冷，而內因是材料分子排列發生變化，拉伸性變差。外因和內因的綜合作用，導致TPR玩具出現裂口。

B、其他原因實際上，TPE/TPR制品龜裂，還有其他一些原因，要根據材料特性及實際加工狀況來具體分析：1.SBS基材的TPR耐老化性差，容易發生老化龜裂；解決辦法：建議換SEBS基材TPE。2.SBS基材的TPR鞋材，在刷膠水過程中，如果出現裂口（龜裂），則可能是膠水腐蝕所致；解決辦法：應注意膠水盡量不要刷太多,不要凝結在一塊。3.一些低硬度尺寸較厚的TPE制品，可能因注塑過程保壓不夠，發生應力收縮，嚴重時會出現龜裂現象。解決辦法：應加強成型保壓，消除應力收縮。C、天氣原因氣溫低，TPE材料（橡膠相）微觀結構分子排列會發生變化，分子的相對滑移變得困難，或者說拉伸性能會變得差。玩具在使用過程中，受外力作用，較低硬度部分的TPE件發生拉伸，但因為氣溫低，拉伸性會變差，超過材料能承受的限度，從而導致制品斷裂（龜裂）。

以上幾點便是立恩tpe廠家小編對于TPR軟膠玩具出現龜裂的原因和解決辦法分享，大家看過之后相信也有了一定的了解。
